سازه های شیشه ای

سازه های شیشه ای، از نماهای خیره کننده کرتین وال و اسپایدر گرفته تا المان های داخلی مانند پله، نرده و آسانسورهای شیشه ای، به نمادی از معماری معاصر تبدیل شده اند. دلیل این محبوبیت، تنها زیبایی و ظرافت نیست؛ ورود حداکثری نور طبیعی به فضا، ایجاد حس دلبازی و پیوستگی با محیط بیرون، از بزرگترین مزایای این سازه ها به شمار می رود. استفاده هوشمندانه از شیشه، نه تنها به کاهش مصرف انرژی الکتریکی در طول روز کمک می کند، بلکه با ایجاد نمایی لوکس و مدرن، ارزش ملک شما را نیز به طور چشمگیری افزایش می دهد.

با وجود تمام مزایا، انتخاب سازه شیشه ای نیازمند بررسی دقیق چالش های آن است. مواردی همچون:

طراحی و اجرای انواع سازه های شیشه ای

ما در اصفهان سازه با تکیه بر دانش فنی و سال ها تجربه در زمینه طراحی و اجرای انواع سازه های شیشه ای، آماده ایم تا مشاور شما در این مسیر باشیم. تیم متخصص ما با در نظر گرفتن تمام جوانب، از جمله بودجه، کاربری پروژه و شرایط اقلیمی، بهترین و بهینه ترین راه حل را به شما ارائه می دهد. ما با بهره گیری از جدیدترین سیستم های اجرایی مانند کرتین وال (Curtain Wall) و اسپایدر (Spider) و با استفاده از پروفیل های آلومینیومی با کیفیت و شیشه های استاندارد (سکوریت، لمینت، رفلکس)، تضمین کننده زیبایی، ایمنی و کارایی پروژه شما هستیم.

آیا برای قدم گذاشتن در دنیای شفاف و زیبای سازه های شیشه ای آماده اید؟ کارشناسان ما در اصفهان سازه مشتاقانه آماده پاسخگویی به سوالات شما و ارائه مشاوره تخصصی هستند.

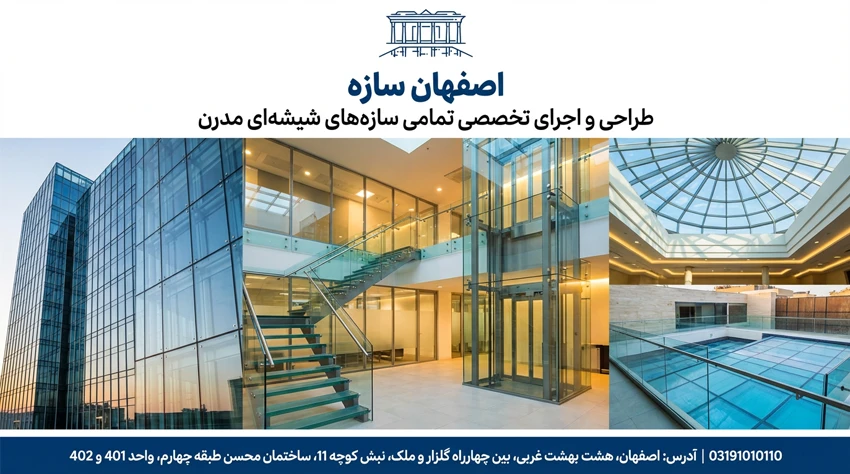

انواع سازه شیشه ای

هر المانی که با هنر و دقت از متریال شیشه در ساختمان شما اجرا شود، به عنوان یک "سازه شیشه ای" محسوب می گردد و جلوه ای بی بدیل به فضا می بخشد.

این سازه های مدرن، گستره وسیعی از کاربردها را شامل می شوند که اصلی ترین آن ها عبارتند از:

• انواع نمای شیشیه ای (پوسته خارجی)

1. نمای کرتین وال (Curtain Wall)
2. نمای اسپایدر (Spider Glazing)
3. نمای فریم لس (Frameless)
4. نمای دو پوسته (Double-Skin Façade)
5. نمای یونیتایز (Unitized System)

• سازه های شیشه ای داخلی

1. پارتیشن شیشه ای
2. درب شیشه ای
3. نرده شیشه ای (جان پناه)
4. پله شیشه ای
5. کف شیشه ای
6. آسانسور شیشه ای (پانوراما)

• سازه های شیشه ای سقفی و پوششی

1. سقف شیشه ای (Skylight)
2. گنبد شیشه ای
3. بالکن شیشه ای (شیشه بالکنی)
4. پوشش شیشه ای استخر

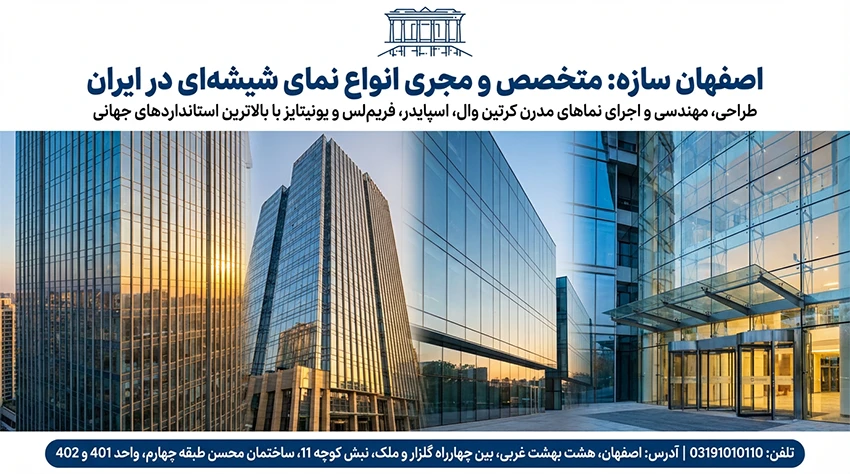

سازه شیشه ای نما

پوسته خارجی ساختمان شما، فراتر از یک دیوار، بیانیه ی معماری و شناسنامه ی بصری پروژه شماست. این پوسته هوشمند، همچنین نقشی حیاتی در مدیریت مصرف انرژی و تأمین آسایش ساکنین ایفا می کند. در اصفهان سازه، ما به عنوان مجری و مشاور متخصص نماهای مدرن، درک می کنیم که انتخاب صحیح سیستم نما، یک تصمیم مهندسی و هنری است. به همین منظور، این راهنما را برای درک بهتر تفاوت های کلیدی میان محبوب ترین سازه های شیشه ای نما ارائه می دهیم:

• از یک سو، سیستم کرتین وال (Curtain Wall) قرار دارد؛ یک راهکار مهندسی شده و کلاسیک که با پروفیل های قدرتمند، بهترین گزینه برای ساختمان های بلند و پروژه هایی است که در آن آب بندی، هوابندی و عملکرد حرارتی در اولویت اول قرار دارد.
• در نقطه ی مقابل، نمای اسپایدر (Spider Glazing) با حذف پروفیل های مرسوم و استفاده از اتصالات نقطه ای، اوج شفافیت و ظرافت را به نمایش می گذارد و انتخابی ایده آل برای ورودی های شاخص، لابی های مجلل و پروژه هایی است که به دنبال نمایی بدون مرز و کاملاً شفاف هستند.
• و در این میان، سیستم فریم لس (Frameless) با پنهان کردن هوشمندانه فریم ها، یک سطح تمام شیشه ای و یکپارچه خلق می کند که ترکیبی از زیبایی مینیمال و اجرای مدرن برای انواع کاربری ها، از ویلاها تا ساختمان های اداری، محسوب می شود.

موفقیت یک نمای شیشه ای تنها به سیستم آن وابسته نیست. انتخاب صحیح متریال، حیاتی است:

• انتخاب شیشه: عملکرد نما با توجه به کاربری آن تعیین می شود؛ از جمله ایمنی و عایق صوتی (شیشه لمینت) و بهینه سازی مصرف انرژی (شیشه های دوجداره، Low-E و سان انرژی).
• انتخاب پروفیل: برای جلوگیری از اتلاف انرژی، استفاده از پروفیل های آلومینیومی ترمال بریک (Thermal Break) که ارتباط حرارتی بیرون و داخل را قطع می کنند، یک ضرورت فنی است

درک این تفاوت های اجمالی، اولین گام برای یک انتخاب هوشمندانه است. اصفهان سازه با تسلط بر تمام این سیستم ها، به عنوان شریک فنی شما، آماده است تا بهترین و بهینه ترین راهکار را متناسب با هویت، بودجه و اهداف فنی پروژه شما طراحی و اجرا نماید

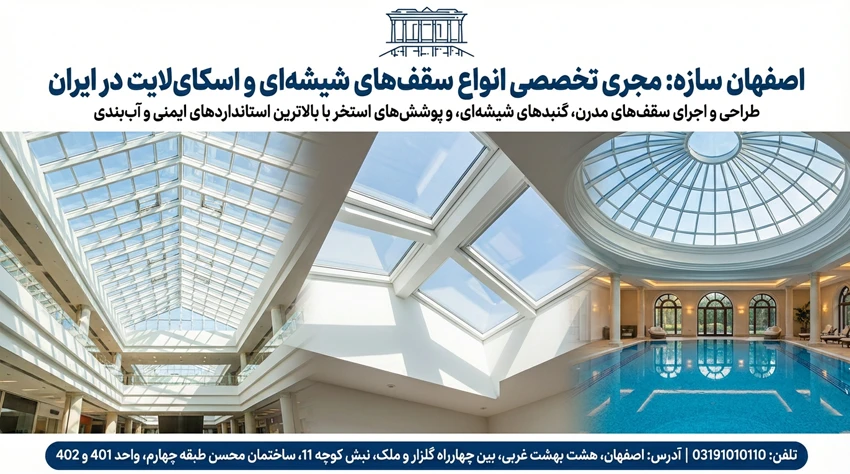

سازه شیشه ای سقف

سقف های شیشه ای، از اسکای لایت های ساده گرفته تا آتریوم های وسیع، مرز میان فضای داخلی و آسمان را از میان برمی دارند و با غرق کردن محیط در نور طبیعی، تجربه ای بی نظیر از فضا خلق می کنند. این سازه ها تنها یک عنصر زیبایی شناختی نیستند، بلکه سیستم های مهندسی پیشرفته ای هستند که نیازمند درک عمیق از محاسبات سازه، فیزیک ساختمان و تکنیک های آب بندی دارند.

اصفهان سازه، با تکیه بر دانش فنی و تجربه در اجرای پروژه های پیچیده سقفی، این راهنمای تخصصی را برای آشنایی کارفرمایان و معماران با ابعاد مختلف این سازه ها تدوین نموده است.

انتخاب سیستم مناسب، به ابعاد دهانه، کاربری فضا و اهداف معماری بستگی دارد.

الف) اسکای لایت (Skylight): اصول فنی: به عنوان یک "پنجره سقفی" برای نورگیری موضعی عمل می کند. سازه نگهدارنده آن معمولاً از پروفیل های آلومینیومی (اغلب ترمال بریک) تشکیل شده و بر روی یک بازشو در سقف اصلی قرار می گیرد. آب بندی در محل اتصال به سقف، حیاتی ترین بخش اجرای آن است. کاربرد: نورگیری راه پله ها، آشپزخانه ها، سرویس های بهداشتی لوکس، اتاق های زیر شیروانی و فضاهای داخلی که از دیوارهای خارجی دور هستند.

ب) سقف آتریوم (Atrium Roof): اصول فنی: برای پوشش فضاهای مرکزی و وسیع (آتریوم) در مجتمع های تجاری، هتل ها و ساختمان های اداری به کار می رود. به دلیل دهانه های بزرگ، سازه نگهدارنده آن معمولاً یک سازه فضاکار (Space Frame) یا خرپاهای فولادی مهندسی شده است که پنل های شیشه ای بر روی آن نصب می شوند. طراحی سیستم تخلیه آب (Gutters) در این مقیاس بسیار پیچیده و تخصصی است. کاربرد: پوشش حیاط مرکزی مجتمع های تجاری-اداری، لابی هتل ها و فضاهای عمومی بزرگ.

ج) گنبد شیشه ای (Glass Dome): اصول فنی: نقطه اوج هنر مهندسی در سازه های شیشه ای است. نیازمند طراحی سازه سه بعدی پیچیده و استفاده از شیشه های خم (Bent Glass) یا قطعات تخت کوچک (Facet) برای ایجاد فرم منحنی است. محاسبات سازه و آب بندی در این سیستم، حداکثر دقت را می طلبد. کاربرد: به عنوان یک نقطه عطف معماری در پروژه های لوکس، مراکز فرهنگی، هتل های مجلل و ویلاهای خاص.

سازه شیشه ای کف

کف های شیشه ای، از پله های معلق گرفته تا راهروها و پل های شفاف، اوج جسارت در طراحی معماری و نمادی از لوکس بودن فضا هستند. این سازه ها، بیش از هر عنصر شیشه ای دیگری، نیازمند محاسبات دقیق مهندسی، درک عمیق از رفتار مواد و وسواس در اجرای جزئیات هستند؛ زیرا در اینجا، شیشه از یک عنصر عمودی به یک سطح باربر افقی تبدیل می شود.

اصفهان سازه، با درک کامل مسئولیت و پیچیدگی های فنی این سازه، این راهنمای تخصصی را به منظور شفاف سازی تمامی ابعاد فنی و ایمنی آن برای کارفرمایان و طراحان محترم ارائه می دهد.

یک کف شیشه ای، صرفاً یک "شیشه ضخیم" نیست، بلکه یک سیستم کفپوش مهندسی شده است که از دو بخش اصلی تشکیل شده است:

الف) پنل شیشه ای (The Glazing Panel):  پنل کف، همیشه و بدون استثنا، باید از شیشه لمینت چندلایه تشکیل شود. این پنل شامل حداقل سه لایه شیشه (یا بیشتر) است که تماماً سکوریت (Tempered) شده اند. این لایه ها توسط طلق های پلیمری بسیار مقاوم (مانند PVB یا SGP) به یکدیگر متصل می شوند.

• سکوریت شدن: هر لایه را در برابر تنش های حرارتی و ضربه مقاوم می کند.
• لمینت شدن: حیاتی ترین بخش ایمنی است. اگر یک یا حتی دو لایه شیشه بر اثر ضربه شدید بشکند، طلق پلیمری و لایه های دیگر، یکپارچگی پنل را حفظ کرده و از فروپاشی کامل و سقوط جلوگیری می کنند.

ب) سازه نگهدارنده (Supporting Structure):پنل های شیشه ای بر روی یک شبکه سازه ای از جنس فولاد یا آلومینیوم تقویت شده قرار می گیرند. این سازه باید به گونه ای طراحی شود که بار زنده (وزن افراد) و بار مرده (وزن خود شیشه) را به طور کامل به اسکلت اصلی ساختمان منتقل کند. عدم وجود هرگونه خیز (Deflection) یا نشست در سازه نگهدارنده، برای جلوگیری از ایجاد تنش در شیشه، الزامی است.

برای تجربه ی هیجان انگیز قدم زدن بر روی شفافیت، با اطمینان کامل از ایمنی و مهندسی، با متخصصان ما در اصفهان سازه تماس حاصل فرمایید.

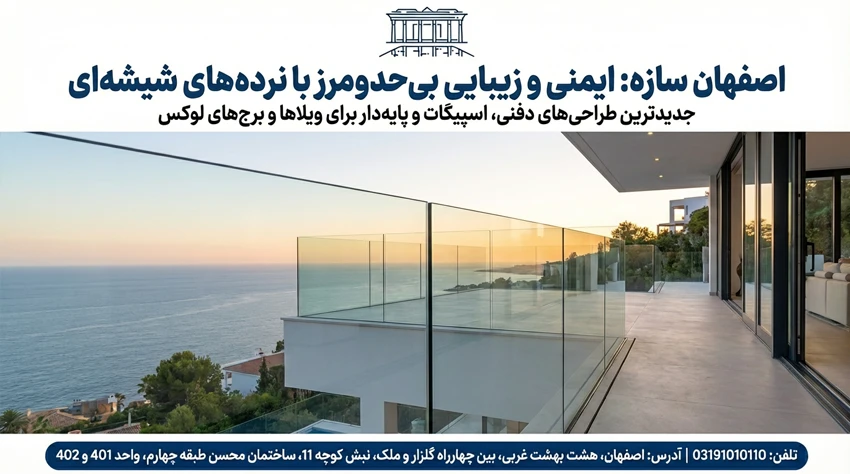

سازه شیشه ای نرده

نرده یا جان پناه شیشه ای، راهکاری است که با حذف موانع بصری، پیوندی ناگسستنی میان فضای معماری و چشم انداز پیرامون آن ایجاد می کند. این سازه، بیش از آنکه یک عنصر دکوراتیو باشد، یک سیستم ایمنی و حفاظتی است که باید توانایی تحمل بارهای جانبی قابل توجهی را داشته باشد. درک تفاوت های فنی سیستم های اجرایی و الزامات متریال، کلید دستیابی به نرده ای است که هم زیبا و هم به طور مطلق ایمن باشد.

اصفهان سازه، به عنوان متخصص طراحی و اجرای سیستم های حفاظتی مدرن، این راهنمای فنی را برای تشریح دقیق ابعاد مهندسی و اجرایی این سازه ارائه می دهد.

روش نصب، تاثیر مستقیم بر ظاهر نهایی، هزینه و محاسبات سازه ای نرده دارد.

الف) سیستم دفنی یا کامپوننت (Recessed U-Channel): در این روش که مینیمال ترین ظاهر را ایجاد می کند، لبه پایینی پنل شیشه ای درون یک پروفیل آلومینیومی U شکل (کامپوننت) که در کف سازه نصب شده، قرار می گیرد. شیشه توسط گُوه ها و مکانیزم های فشاری در داخل پروفیل کاملاً ثابت و رگلاژ می شود.

• مزایا: ظاهر یکپارچه و تمام شیشه ای (گویی شیشه مستقیماً از کف روییده است)، عدم وجود هرگونه پایه یا اتصال نمایان.
• کاربرد: بالکن ها و تراس های مدرن، روف گاردن ها و جان پناه استخر در پروژه های لوکس.

ب) سیستم اکسپوز یا اسپیگات (Exposed Point-Fix): پنل های شیشه ای توسط قطعات نگهدارنده نقطه ای (به نام اسپیگات یا دکمه) که به صورت روکار بر روی کف سازه بولت می شوند، مهار می گردند. هر پنل شیشه ای معمولاً توسط دو اسپیگات نگه داشته می شود.

• مزایا: نصب سریع تر نسبت به سیستم دفنی، نظافت آسان تر کف و ظاهری مدرن و صنعتی.
• کاربرد: راه پله ها، بالکن ها و محوطه سازی هایی که امکان نصب توکار وجود ندارد

سازه شیشه ای حمام

کابین دوش شیشه ای، راهکاری قطعی برای تفکیک فضای خشک و تر در سرویس های بهداشتی است که علاوه بر بهینه سازی فضا و افزایش سطح بهداشت، به عنصری کلیدی در طراحی داخلی مدرن تبدیل شده است. برخلاف ظاهر ساده، یک کابین دوش باکیفیت و بادوام، محصولی از اندازه گیری دقیق، انتخاب هوشمندانه متریال و نصب تخصصی است؛ زیرا به طور مداوم در معرض آب، رطوبت و تغییرات دمایی قرار دارد.

اصفهان سازه، با درک کامل این چالش ها، این راهنمای فنی را برای تشریح جزئیات مهندسی و کیفی یک سازه شیشه ای حمام استاندارد ارائه می دهد.

الف) سیستم فریم لس (Frameless):این سیستم که محبوب ترین و لوکس ترین گزینه است، از پنل های شیشه ای با ضخامت ۸ یا ۱۰ میلی متر تشکیل شده که مستقیماً توسط یراق آلات تخصصی (لولای درب، بست های ثابت، دستگیره) به دیوار و زمین متصل می شوند. در این سیستم، هیچ گونه قاب یا فریم آلومینیومی وجود ندارد و آب بندی از طریق نوارهای درزگیر شفاف (Seals) و حداقل سیلیکون انجام می شود.

ب) سیستم فریم دار (Framed):در این روش اقتصادی تر، پنل های شیشه ای با ضخامت کمتر (معمولاً ۶ میلی متر) درون یک قاب کامل از جنس آلومینیوم آنادایز شده یا رنگ شده قرار می گیرند. این فریم، هم نقش سازه ای و هم نقش آب بندی را ایفا می کند.

ج) سیستم کشویی (Sliding): برای حمام هایی با فضای محدود که امکان باز شدن درب لولایی وجود ندارد، ایده آل است. در این سیستم، یک پنل ثابت و یک پنل متحرک وجود دارد که بر روی یک ریل (معمولاً در بالا) حرکت می کند. سیستم های کشویی مدرن به صورت فریم لس و با یراق آلات (غلتک ها و ریل) از جنس استنلس استیل عرضه می شوند.

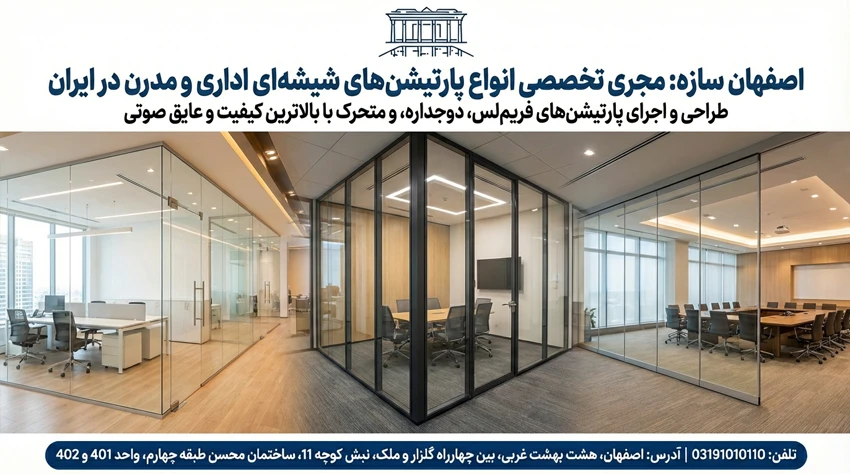

سازه شیشه ای پارتیشن

پارتیشن های شیشه ای، ستون فقرات طراحی دفاتر کاری مدرن (Open-Office) هستند. این سازه ها با شکستن دیوارهای سنتی، فرهنگ همکاری و شفافیت را ترویج داده و با به حداکثر رساندن نور طبیعی، فضاهایی پرانرژی و دلنشین خلق می کنند. با این حال، یک پارتیشن موفق، سیستمی است که بتواند میان این شفافیت بصری و نیاز ضروری به حریم صوتی (Acoustic Privacy) تعادل برقرار کند.

اصفهان سازه، به عنوان متخصص در طراحی و اجرای فضاهای کاری هوشمند، این راهنمای فنی را برای تشریح ابعاد مهندسی، آکوستیک و عملکردی انواع پارتیشن های شیشه ای ارائه می دهد.

الف) پارتیشن تک جداره فریم لس (Frameless Single-Glazed): محبوب ترین سیستم برای دستیابی به ظاهری مینیمال. از پنل های شیشه ای با ضخامت ۱۰ میلی متر (سکوریت یا سکوریت-لمینت) استفاده می شود که در بالا و پایین، درون پروفیل های آلومینیومی U شکل باریکی قرار می گیرند. درز بین پنل ها با چسب سیلیکون یا نوارهای شفاف پلی کربناتی پوشانده می شود.

ب) پارتیشن دوجداره (Double-Glazed Acoustic): راهکار تخصصی برای دستیابی به حریم صوتی. دو لایه شیشه (معمولاً با ضخامت های مختلف برای شکستن فرکانس های صوتی متفاوت) با یک فاصله هوایی (Air Gap) از یکدیگر نصب می شوند. این سیستم در یک قاب آلومینیومی مستحکم تر قرار می گیرد.

ج) پارتیشن متحرک یا آکاردئونی (Movable/Operable Walls): این سیستم، انعطاف پذیری فضا را به حداکثر می رساند. پنل های شیشه ای (فریم دار یا فریم لس) بر روی یک ریل سقفی پیشرفته حرکت کرده و به کاربر اجازه می دهند تا یک سالن بزرگ را به چندین اتاق کوچک تقسیم کند یا بالعکس.

مزایا و معایب سازه های شیشه ای

• مزایای سازه های شیشه ای

1. زیبایی، شفافیت و ظاهر مدرن و لوکس: شیشه به دلیل ماهیت شفاف خود، به فضا جلوه ای شیک، امروزی و مینیمال می بخشد.
2. ورود حداکثری نور طبیعی به فضا: این ویژگی باعث کاهش نیاز به نور مصنوعی در طول روز و ایجاد محیطی پرانرژی و سالم تر می شود.
3. ایجاد حس دلبازی و بزرگتر نشان دادن فضا: با حذف مرزهای بصری، فضاها بزرگتر، بازتر و دلبازتر به نظر می رسند.
4. ایجاد پیوستگی بصری با محیط بیرون: به خصوص در نماها و نرده ها، ارتباطی یکپارچه با منظره و محیط اطراف برقرار می کند.
5. تنوع بالا در طراحی و کاربرد: از نما و سقف گرفته تا پله، نرده، کف و پارتیشن، امکان استفاده از شیشه در بخش های مختلف ساختمان وجود دارد.
6. افزایش ارزش مالی و کلاس پروژه: استفاده از سازه های شیشه ای به طور قابل توجهی به ارزش و اعتبار یک ملک می افزاید.

• معایب سازه های شیشه ای

1. هزینه اولیه بالاتر نسبت به مصالح سنتی: استفاده از شیشه های مهندسی شده (سکوریت، لمینت) و یراق آلات تخصصی، هزینه اولیه پروژه را افزایش می دهد.
2. نیاز به نظافت و نگهداری مستمر: برای حفظ شفافیت و زیبایی، سطوح شیشه ای نیازمند تمیزکاری منظم هستند.
3. پتانسیل اتلاف انرژی (اثر گلخانه ای): در صورت عدم انتخاب شیشه های مناسب (مانند دوجداره یا Low-E)، ممکن است باعث اتلاف انرژی گرمایشی و سرمایشی شود.
4. کاهش حریم خصوصی: شفافیت شیشه می تواند حریم خصوصی را کاهش دهد، که این امر نیازمند استفاده از راهکارهایی مانند شیشه مات، سندبلاست یا شیشه های هوشمند است.
5. دغدغه های ایمنی: ایمنی یک دغدغه اصلی است و استفاده از شیشه های مقاوم و مهندسی شده (سکوریت و لمینت) برای جلوگیری از حوادث، یک الزام است.
6. عایق صوتی ضعیف تر در برخی سیستم ها: سیستم های تک جداره (مانند پارتیشن ها) در مقایسه با دیوارهای سنتی، عایق صوتی ضعیف تری دارند و برای رفع این مشکل باید از سیستم های دوجداره یا شیشه های لمینت آکوستیک استفاده کرد.

طراحی و اجرای سازه شیشه ای مدرن در اصفهان سازه

در منظر معماری معاصر ایران، شیشه دیگر تنها یک متریال شفاف نیست؛ بلکه زبان گویای طراحی مدرن، ابزار خلق فضاهای بی مرز و عنصری حیاتی در مهندسی انرژی و پایداری ساختمان است. تحقق این چشم انداز، نیازمند شریکی است که زبان شیشه را بفهمد، پیچیدگی های فنی آن را بشناسد و هنر را با علم مهندسی در هم آمیزد.

اصفهان سازه، با افتخار، به عنوان یکی از پیشگامان و متخصصان برجسته در زمینه طراحی، مهندسی و اجرای انواع سازه های شیشه ای در سطح کشور، این جایگاه را پر کرده است. ما با ارائه جامع ترین سبد راهکارها، از ایده تا واقعیت، در کنار معماران و کارفرمایان بزرگ ایران ایستاده ایم:

• در مقیاس نما: از اجرای مهندسی شده و دقیق نماهای کرتین وال و فریم لس در برج های شهری گرفته تا نصب ظریف و هنرمندانه نماهای اسپایدر در پروژه های شاخص تجاری.
• در ارتفاع و سقف: از طراحی و آب بندی بی نقص اسکای لایت ها و سقف های آتریوم وسیع تا اجرای گنبدهای شیشه ای باشکوه.
• در فضاهای داخلی و حفاظتی: از مهندسی ایمنی مطلق در کف ها و پله های شیشه ای تا نصب تخصصی نرده های تمام شیشه و پارتیشن های آکوستیک برای خلق فضاهای کاری مدرن.

فلسفه ما در اصفهان سازه فراتر از اجراست. ما تنها شیشه نصب نمی کنیم؛ ما سیستم های مهندسی را بر پایه استانداردهای جهانی طراحی، محاسبه و پیاده سازی می نماییم. برای ما، هر پروژه یک چالش منحصر به فرد است که در آن، پارامترهایی چون ایمنی مطلق، آب بندی صددرصدی، بهینه سازی انرژی و زیبایی شناسی پایدار، اصول غیرقابل مذاکره هستند.
دعوت به یک مشاوره تحول آفرین

ما شما را به چیزی بیش از یک استعلام قیمت دعوت می کنیم. ما شما را به یک جلسه مشاوره تخصصی دعوت می کنیم تا چشم انداز معماری خود را با ما در میان بگذارید. اجازه دهید کارشناسان ما در اصفهان سازه، با ارائه راهکارهای خلاقانه و مهندسی، به شما نشان دهند که چگونه می توان ایده های جسورانه شما را به یک واقعیت ایمن، کارآمد و خیره کننده تبدیل کرد.

برای برداشتن اولین گام در مسیر تحقق رویای شفاف خود، همین امروز با ما تماس بگیرید. ما آماده ایم تا شریک فنی و قابل اعتماد شما در این سفر معماری باشیم.
