نمای کرتین وال
- توضیحات
- دسته: دانشنامه اصفهان سازه
- بازدید: 440
نمای کرتین وال در استانداردهای اصفهان سازه فراتر از یک پوشش شیشهای ساده، یک سیستم مهندسی هوشمند است که با جداسازی کامل پوسته از اسکلت اصلی، پایداری سازه را در برابر تکانهای لرزهای و فشارهای جانبی باد (تا حد مجاز L/175) تضمین میکند. مجموعه ما با تحلیل دقیق هزینه-فایده در سال ۱۴۰۴، طیف وسیعی از راهکارها را متناسب با بودجه شما ارائه میدهد؛ از سیستم اقتصادی استیک برای ساختمانهای میانمرتبه (۳.۵ تا ۸.۵ میلیون تومان) تا سیستم پیشساخته یونیتایز برای برجهای بلندمرتبه با بالاترین بازدهی زمانی. ما معتقدیم دوام مادامالعمر این پوسته در گرو اجرای دقیق شکستهای حرارتی و شبکههای زهکشی داخلی است تا ضمن جلوگیری از نشت هوا و رطوبت، ساختمان شما به راهکاری بهینه از نظر مصرف انرژی و مقاوم در برابر حوادث تبدیل شود.
برای دریافت مشاوره تخصصی و اجرای پروژه خود با بالاترین استانداردهای فنی، با متخصصین اصفهان سازه تماس بگیرید.
راهنمای مطالعه متن

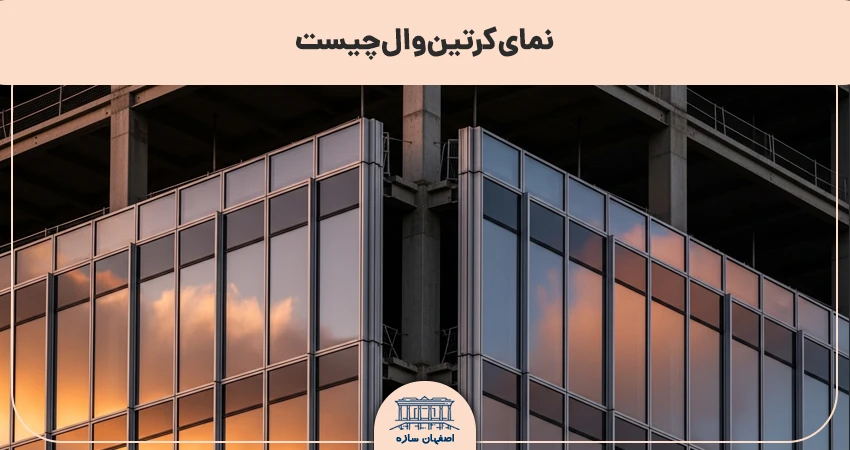

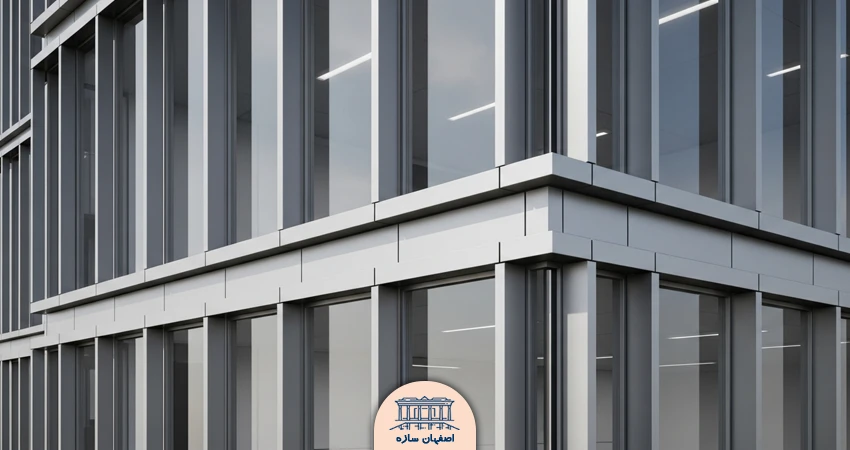

از نظر فنی، کرتین وال یک سیستم پوشش بیرونی برای ساختمان است که برخلاف دیوارهای سنتی، غیرسازهای (Non-structural) محسوب میشود. به این معنا که این دیوار هیچگونه باری از اسکلت اصلی ساختمان (سقفها یا ستونها) را تحمل نمیکند و تنها وظیفه تحمل وزن خود و نیروهای محیطی وارد بر آن (مانند باد) را بر عهده دارد.
این سیستم معمولاً از یک قاب آلومینیومی (به عنوان استراکچر نگهدارنده) و صفحات پرکننده (اغلب شیشه) تشکیل شده و به صورت یک لایه محافظ به دور ساختمان کشیده میشود.
تفاوت اصلی کرتین وال با سایر نماها در نحوه انتقال نیرو است:
- این دیوار بار خود را به واسطه اتصالاتی به تراز طبقات (کفها) یا ستونهای ساختمان منتقل میکند.
- بنابراین، اسکلت ساختمان کاملاً مستقل از نما عمل میکند و اگر بخشی از نما آسیب ببیند یا جدا شود، پایداری کلی ساختمان به خطر نمیافتد.
- این سیستم طوری طراحی میشود که در برابر تکانهای ناشی از باد و انبساط و انقباض حرارتی منعطف باشد و از تغییر شکل ساختمان تاثیر نپذیرد.
به زبان ساده: کرتین وال یک "پوسته" یا "غشای" هوشمند و مهندسی شده است که به ساختمان "پوشانده" میشود تا آن را از فضای بیرون جدا کند، بدون اینکه در ایستایی ساختمان دخالتی داشته باشد.
معنای لغوی و اصطلاحی کرتین وال
کلمه Curtain Wall در زبان انگلیسی به معنای "دیوار پردهای" است.
- معنای استعارهای: همانطور که یک پرده به پنجره آویزان است و هیچ نقشی در پایداری سقف اتاق ندارد، این دیوار نیز مانند یک پرده به اسکلت ساختمان متصل شده و دورتادور آن را میپوشاند.
- ریشه تاریخی: این واژه از معماری قلعههای قرون وسطی میآید؛ جایی که "دیوار پردهای" به دیواری گفته میشد که بین دو برج دفاعی ساخته میشد و بار ساختمانهای داخلی را به دوش نمیکشید

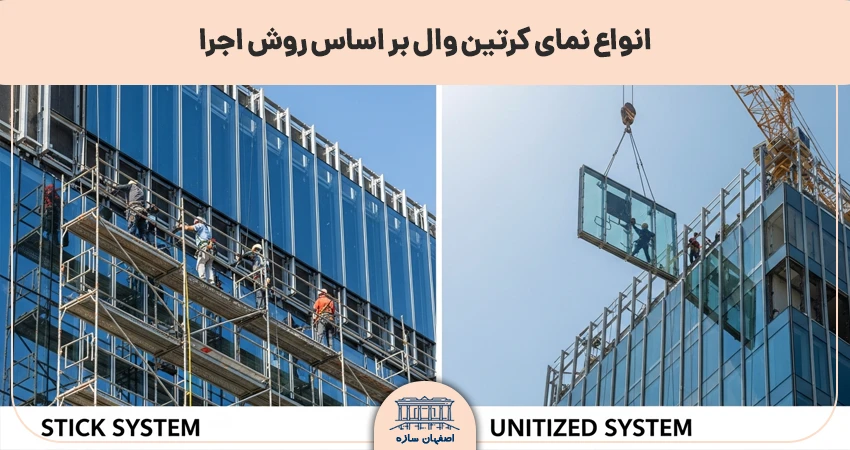

انواع نمای کرتین وال بر اساس روش اجرا
سیستم استیک (Stick System): در این روش، تمام قطعات (لاملهای آلومینیومی) به صورت جداگانه به محل پروژه آورده شده و قطعه به قطعه روی بدنه ساختمان نصب میشوند. پس از تکمیل اسکلت آلومینیومی، شیشهها درون آن قرار میگیرند.هزینه اولیه مصالح کمتر است، اما زمان اجرای طولانیتری دارد. نیاز به داربست یا کلایمر در تمام مدت نصب دارد و برای ساختمانهای با ارتفاع کم تا متوسط، پروژههایی با بودجه محدودتر و نماهایی که هندسه پیچیده دارند مناسب است.
سیستم یونیتایز (Unitized System): قطعات نما به صورت پنلهای بزرگ (یونیت) شامل قاب و شیشه، در کارخانه به صورت پیشساخته آماده میشوند و با جرثقیل به محل پروژه حمل شده و مانند قطعات پازل کنار هم نصب میشوند. سرعت نصب فوقالعاده بالا، کیفیت ساخت بسیار دقیق و عدم نیاز به داربست گسترده. هزینه اولیه و حمل و نقل آن بالاتر است. برای برجهای بسیار بلند (High-rise) و پروژههای بزرگ که زمان در آنها حیاتی است.

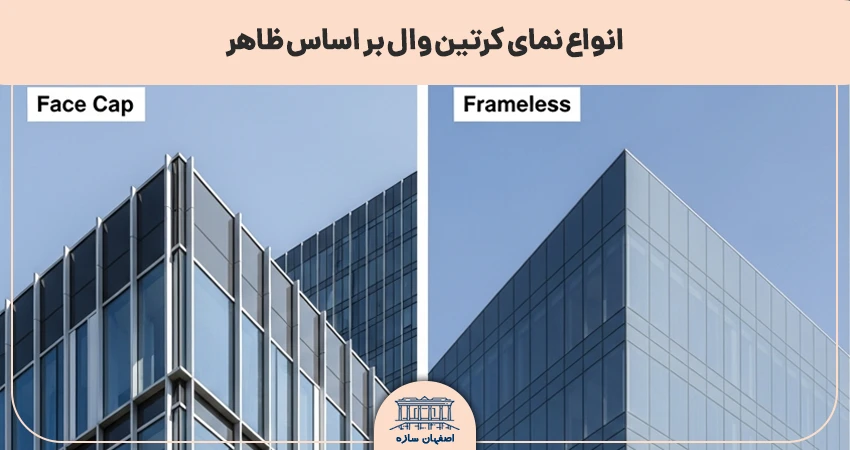

انواع نمای کرتین وال بر اساس ظاهر
فیس کپ یا درپوشدار (Face Cap): در این مدل، پس از نصب شیشه، نوارهای آلومینیومی (درپوش) روی خطوط اتصال عمودی و افقی قرار میگیرد. این درپوشها معمولاً ۵ سانتیمتر عرض دارند. مناسب برای نماهایی که معمار میخواهد خطوط هندسی نما را برجسته کند.
فریملس یا بدون قاب (Frameless): شیشهها به گونهای نصب میشوند که از بیرون هیچ اثری از قاب آلومینیومی دیده نمیشود. فاصله بین شیشهها بسیار کم است و با چسبهای مخصوص پر میشود. برای ایجاد یک نمای شیشهای یکپارچه، مدرن و صیقلی.
سمی فریملس یا نیمه درپوشدار (Semi-Frameless): ترکیبی از دو مدل قبل است. معمولاً در یک جهت (مثلاً افقی) از درپوش استفاده میشود و در جهت دیگر (عمودی) شیشهها بدون قاب دیده میشوند. برای ایجاد جلوه بصری خاص و کشیدهتر نشان دادن ساختمان.
در این جدول انواع نمای کرتین وال به صورت کامل مقایسه شده است:
| ویژگی | سیستم استیک (Stick) | سیستم یونیتایز (Unitized) | فیس کپ (Face Cap) | فریم لس (Frameless) |
|---|---|---|---|---|
| محل مونتاژ | محل پروژه | کارخانه | - | - |
| سرعت اجرا | پایین | بسیار بالا | متوسط | متوسط |
| هزینه نهایی | اقتصادیتر | گرانتر | ارزانتر | گرانتر |
| ظاهر بیرونی | - | - | خطوط نمایان | سطح یکپارچه |
مراحل اجرای نمای کرتین وال توسط متخصصین اصفهان سازه
اجرای نمای کرتین وال، حساسترین بخش نازککاری یک ساختمان بلندمرتبه است. شرکت اصفهان سازه با تکیه بر دانش فنی و اکیپهای اجرایی آموزشدیده، این فرایند را در ۷ مرحله مهندسیشده به سرانجام میرساند تا خیالی آسوده برای کارفرمایان فراهم کند:
۱. نقشهبرداری دقیق (Geodesic Survey): اولین گام اصفهان سازه، بررسی دقیق کالبد ساختمان با دوربینهای توتالاستیشن است. کوچکترین خطای تراز در اسکلت اصلی ساختمان، در نما به چشم میآید. تیم ما با برداشت دقیق ابعاد، تمامی انحرافات سازه را شناسایی کرده و پیش از هر اقدامی، آنها را در طراحی نما اصلاح میکند.
۲. طراحی و شاپدرایینگ (Shop Drawings): در این مرحله، مهندسان اصفهان سازه نقشههای فاز ۲ اجرایی را تهیه میکنند. در این نقشهها، جزئیات دقیق اتصالات، نحوه آببندی، محاسبات استاتیکی لاملها بر اساس فشار باد منطقه و ضخامت شیشهها تعیین میشود. این دقت در طراحی، تضمینکننده دوام مادامالعمر نماست.

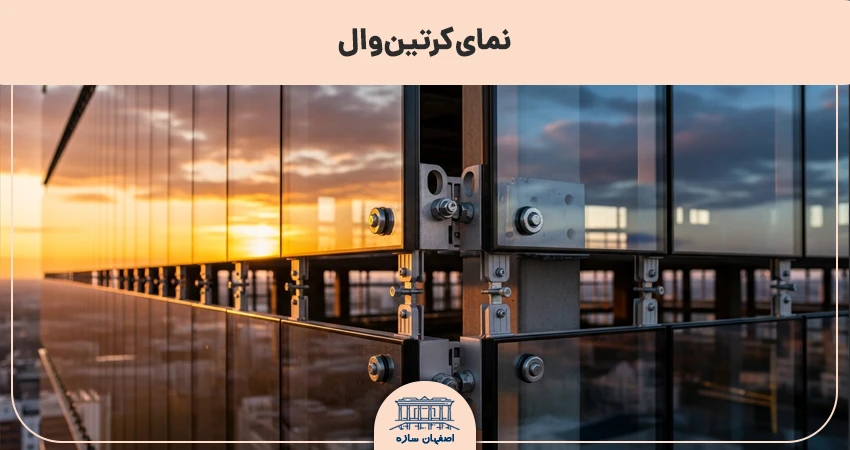

۳. نصب کمربند و براکتهای نگهدارنده (Anchoring): نقطه قوت اصفهان سازه در ایمنی نماست. ما از براکتهای فولادی گالوانیزه و اتصالات لوبیایی استفاده میکنیم که اجازه میدهد نما در برابر تکانهای شدید (مانند زلزله) و نشستهای ساختمان، انعطافپذیر باشد. این اتصالات ستون فقرات نمای کرتین وال شما هستند.
۴. نصب لاملهای عمودی و افقی (Mullions & Transoms):در این مرحله، شبکه آلومینیومی با بالاترین استاندارد شاقولی نصب میشود. اصفهان سازه از بهترین آلیاژهای ایرالکو یا برندهای اروپایی استفاده میکند تا از تغییر رنگ یا تغییر شکل قابها در اثر تابش شدید آفتاب جلوگیری شود.
۵. عایقبندی و هوابندی (Sealing): تفاوت یک کار معمولی با تخصص اصفهان سازه در "جزئیات مخفی" است. ما با استفاده از لاستیکهای EPDM (مقاوم در برابر اشعه UV) و سیستمهای تخلیه آب (Drainage)، نمای شما را در برابر نفوذ گرد و غبار، آب باران و اتلاف انرژی صد درصد بیمه میکنیم.
۶. نصب شیشه و فیکسینگ (Glazing): شیشههای دوجداره یا سهجداره صنعتی با دقت میلیمتری توسط تیم ما در شبکه آلومینیومی قرار میگیرند. اصفهان سازه بر سلامت گاز آرگون بین جدارهها و استفاده از چسبهای استراکچرال برندهای معتبر جهانی نظیر سیکا (Sika) تأکید دارد تا شفافیت و ایمنی نما تضمین شود.
۷. رگلاژ نهایی و تحویل پروژه: پس از اتمام نصب، تمامی قطعات متحرک (بازشوها) و درزها توسط واحد کنترل کیفیت (QC) اصفهان سازه تست میشوند. تحویل پروژه برای ما به معنای پایان کار نیست، بلکه آغاز تعهد ما در قالب ضمانتنامه اجرایی به کارفرماست.
قیمت نمای کرتین وال
قیمت نمای کرتین وال به ازای هر متر مربع، بر اساس شاخصهای فنی سال ۱۴۰۴، ۳,۵۰۰,۰۰۰ تا ۱۳,۰۰۰,۰۰۰ تومان است. این قیمت شامل متریال (لامل آلومینیومی و شیشه) و هزینههای نصب مهندسی توسط تیمهای تخصصی میباشد.
بر اساس تجربه اجرایی اصفهان سازه، مدلهای زیر بیشترین تقاضا را در پروژههای اداری و مسکونی دارند:
- قیمت نمای کرتین وال استیک فیسکپ (Stick Face-Cap): ۴,۵۰۰,۰۰۰ تا ۷,۰۰۰,۰۰۰ تومان به ازای هر متر مربع
- قیمت نمای کرتین وال استیک فریملس (Stick Frameless): ۷,۰۰۰,۰۰۰ تا ۱۰,۵۰۰,۰۰۰ تومان به ازای هر متر مربع
- قیمت نمای کرتین وال سمی فریملس (Semi-Frameless): ۵,۵۰۰,۰۰۰ تا ۹,۰۰۰,۰۰۰ تومان به ازای هر متر مربع
- قیمت نمای کرتین وال تقویتی با مقطع ۱۸ سانتیمتری: ۶,۵۰۰,۰۰۰ تا ۹,۵۰۰,۰۰۰ تومان به ازای هر متر مربع
جدول کامل قیمت نمای کرتین وال بر اساس نوع لامل، سیستم و ابعاد
| نوع سیستم اجرایی | مدل ظاهری | ابعاد لامل (سانتیمتر) | نوع مقطع / متریال | بازه قیمت (تومان / متر مربع) |
|---|---|---|---|---|
| استیک (Stick) | فیسکپ (با درپوش) | ۵ * ۱۱ | استاندارد / سبک وزن | ۴,۰۰۰,۰۰۰ - ۶,۵۰۰,۰۰۰ |
| استیک (Stick) | فیسکپ (با درپوش) | ۵ * ۱۳ | استاندارد | ۴,۵۰۰,۰۰۰ - ۶,۸۰۰,۰۰۰ |
| استیک (Stick) | فیسکپ (با درپوش) | ۵ * ۱۵.۵ | سنگین وزن / صنعتی | ۶,۴۰۰,۰۰۰ - ۱۰,۳۰۰,۰۰۰ |
| استیک (Stick) | فیسکپ (با درپوش) | ۵ * ۱۸ | عریض / دهانه بلند | ۷,۰۰۰,۰۰۰ - ۱۱,۰۰۰,۰۰۰ |
| استیک (Stick) | فریملس (یوچنل) | ۵ * ۱۲ | استاندارد فریملس | ۴,۸۰۰,۰۰۰ - ۶,۹۰۰,۰۰۰ |
| استیک (Stick) | فریملس (یوچنل) | ۵ * ۱۶ | تیپ متوسط | ۵,۱۰۰,۰۰۰ - ۷,۵۰۰,۰۰۰ |
| استیک (Stick) | فریملس (یوچنل) | ۵ * ۲۰ | فوق سنگین | ۸,۵۰۰,۰۰۰ - ۱۳,۰۰۰,۰۰۰ |
| استیک (Stick) | تقویتی (Reinforced) | ۶.۵ * ۱۸ | مغزی فولاد گالوانیزه | ۶,۵۰۰,۰۰۰ - ۹,۵۰۰,۰۰۰ |
| یونیتایز (Unitized) | تمام مدلها | متغیر | پیشساخته کارخانهای | ۱۲,۰۰۰,۰۰۰ - ۱۸,۰۰۰,۰۰۰+ |
نکته: تمامی قیمتها بر اساس ابعاد شیشه استاندارد (۱۴۰*۳۰۰) تخمین زده شده است. هرگونه تغییر در نوع شیشه (Low-E یا لمینت) یا رنگ پروفیل (آنادایز) بر قیمت نهایی موثر است.
مشخصات فنی کرتین وال
مشخصات فنی در نمای کرتین وال فراتر از انتخاب متریال ساده است؛ این مشخصات در واقع الزامات مهندسی (Engineering Requirements) هستند که پایداری سازهای و عملکرد فیزیکی نما را تضمین میکنند. اصفهان سازه این مشخصات را در ۵ سرفصل کلیدی تدوین کرده است:
۱. ویژگیهای استاتیکی پروفیلها (لاملهای آلومینیومی): لاملها ستون فقرات نما هستند و باید بارهای ثقلی و جانبی را به اسکلت منتقل کنند:
- نوع آلیاژ و تولید: استفاده از آلومینیوم اکسترود شده با آلیاژ ۶۰۶۳ و سختی T5 یا T6. این آلیاژ صلبیت لازم را دارا بوده و قابلیت آنادایزینگ (پوشش محافظ) با کیفیت بالا را فراهم میکند.
- ممان اینرسی (مقاومت خمشی): اصلیترین پارامتر محاسباتی که بر اساس فشار باد منطقه و ارتفاع دهانه تعیین میشود. مقاطع باید به گونهای طراحی شوند که حداکثر تغییر شکل (Deflection) پروفیلهای عمودی از حد مجاز L/175 تجاوز نکند تا فشاری به شیشهها وارد نشود.
- ضخامت دیواره: ضخامت گوشت پروفیلها معمولاً در بازه ۲.۲ تا ۴ میلیمتر طراحی میشود تا تحمل وزن شیشههای سنگین و بارهای جانبی را داشته باشد.
۲. مهندسی شیشه و لایههای حفاظتی: شیشه در نمای کرتین وال نه تنها عنصر زیبایی، بلکه لایه حفاظتی و حرارتی ساختمان است:
- ترکیببندی ایمنی: استفاده از ترکیب شیشههای سکوریت (تنشزدایی شده حرارتی) جهت مقاومت در برابر ضربه و شوک حرارتی، و لایههای لمینت جهت امنیت در برابر ریزش در صورت شکست احتمالی.
- عملکرد حرارتی و نوری: تعیین ضریب انتقال حرارت (U-Value)، ضریب کسب گرمای خورشیدی (SHGC) و درصد عبور نور مرئی (VLT) جهت بهینهسازی مصرف انرژی ساختمان.
- اسپیسر (فاصلهگذار): استفاده از لایههای جداکننده حاوی مواد رطوبتگیر برای جلوگیری از بخارزدگی داخل شیشههای دوجداره.
۳. سیستم درزگیری و آببندی (هوابندی هوشمند): در نمای کرتین وال، عایقبندی توسط نوارهای مهندسیشده جایگزین چسبهای معمولی میشود:
- واشرهای درزگیر الاستومری (EPDM): نوارهای آببندی که در برابر اشعه فرابنفش و نوسانات دمایی (از ۳۰- تا ۱۲۰+ درجه سانتیگراد) خاصیت ارتجاعی خود را حفظ کرده و از نفوذ رطوبت، گرد و غبار و هوا جلوگیری میکنند.
- تیغه شکست حرارتی (Thermal Break): تعبیه لایههای غیرفلزی در لاملها جهت قطع ارتباط حرارتی آلومینیوم بیرونی با داخلی و جلوگیری از تبادل دما.
۴. سیستم زهکشی و تخلیه آب (دریناژ): حتی در صورت نفوذ رطوبت به پشت شیشهها، سیستم مهندسی زهکشی وارد عمل میشود:
- طراحی مسیرهای تخلیه: طراحی شیارها و حفرههای تخلیه آب (Weep Holes) در لاملهای افقی و عمودی که به صورت طبقاتی عمل کرده و هرگونه میعان یا نفوذ احتمالی را به بیرون ساختمان هدایت میکنند.
۵. اتصالات سازهای و دینامیک (براکتها و لقمهها): نحوه اتصال نما به اسکلت، تعیینکننده دوام ساختمان در برابر لرزهها است:
- براکتهای فولادی با قابلیت رگلاژ: این اتصالات باید دارای قابلیت تنظیم در سه جهت (3D Adjustment) باشند تا تلورانسهای خطای اسکلت ساختمان را پوشش داده و نما را کاملاً شاقول کنند.
- درز انقطاع (اتصال انبساطی): پیشبینی فضای لازم برای انبساط طولی پروفیلها در محل اتصال لاملها به یکدیگر جهت جلوگیری از کمانش (تاببرداشتگی) در اثر تغییرات دمایی فصلها.
- لقمههای میانی: قطعات انتقالدهنده بار وزن شیشه از لاملهای افقی به ستونهای اصلی عمودی.
